1992年，英國SMS儀器公司開發了世界第一臺動態蒸汽吸附分析儀。DVSAdventure是近25年來世界重量法測量技術創新的頂點。DVS Adventure是新一代重量法水蒸汽吸附分析儀，能夠在很寬的溫度范圍(5-85℃)和濕度范圍(0-98%RH)測量吸附/脫附等溫線。公司產品種類有多蒸汽吸附儀、有機蒸汽吸附儀、動態水吸附、動態吸附儀、動態蒸汽吸附儀、動態水蒸氣吸附儀、水分吸附儀、水吸附儀、水吸附分析儀、水蒸汽吸附分析儀、真空吸附、表面能分析儀、反氣相色譜儀、反氣相色譜法等幾十種專業實驗儀器。
華璞恒創儀器科技（北京）有限公司是英國SMS公司中國區全系列產品(不包括醫藥行業)獨家代理商，醫藥行業一級代理商。
靜態/動態重量法蒸汽吸附儀DVS系列主要有以下幾個型號：
DVS Intrinsic Plus 動態水蒸氣吸附儀
DVS Adventure多功能可擴展水蒸氣吸附儀
DVS Resolution水/有機蒸氣吸附儀
DVS Carbon專注于CO2 和H2 O的碳捕集重量法吸附分析儀
DVS Vacuum靜態/動態/準靜態下真空度可調的重量法吸附儀
公司還提供以下產品：
BTA Frontier競爭性穿透分析儀
MPA Horizon膜滲透分析儀
IGC-SEA反氣相色譜表面能分析儀

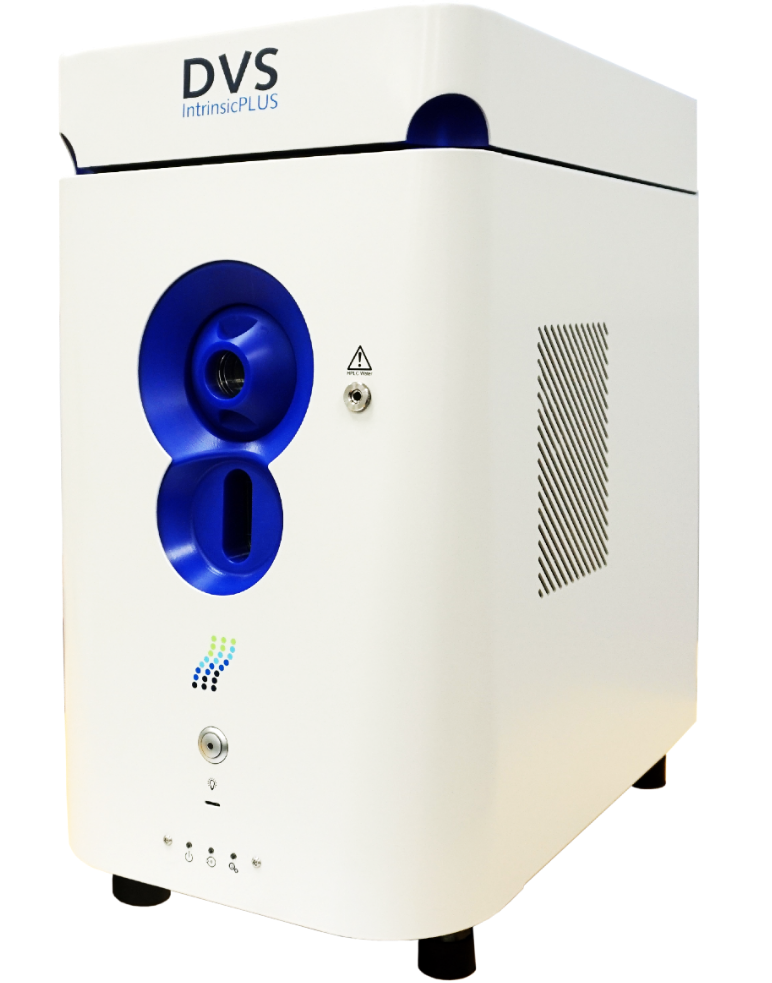

DVS Intrinsic Plus動態蒸汽吸附儀簡介
DVS Intrinsic Plus為新推出的水蒸汽吸附分析儀。該產品針對僅使用水蒸汽吸附儀的專業實驗室和企業。具有易于維護和低投入、低維護等特點。
系統采用SMS開發的高性能UltrabalanceTM天平與工業級電子器件和傳感器系統?？蛻粲押眯偷能浖沟糜脩魞H需一次培訓，即可輕松掌握儀器使用。迷你型尺寸設計占用較小的實驗室空間。
儀器獨特優勢：
•高性能水吸附等溫線結果與有效水活度測量
•獨特電子質量流量控制器技術-混合飽和（100RH)與干燥（0%RH)載氣氣流
•獨特水存儲器隔絕技術：確保0%RH氛圍
•單溫度區：確保通過樣品的穩定濕度
•較小RH探測器（5mm直徑）-緊挨樣品測量濕度
•RH探測器– 確保長期的濕度重復性（優于1%RH/數年)
•支持21 CFR
應用：
• 粉末、顆粒、纖維與固體材料的吸濕性（引濕性）
• 水吸附/脫附動力學曲線
• 水吸附/脫附等溫線
•水誘導樣品形態變化
• 濕度穩定性預測研究
廣泛應用于以下但并不局限于以下材料：
•藥物：粉末、片劑、API與輔料
•食品： 粉末、香料香精、處理食品、餅干、奶粉等
•天然材料：種子、谷物、竹木材、天然纖維和絲
•建筑材料：混凝土、水泥、瀝青、考古材料等
•個人護理：化妝品、頭發護理、隱形眼鏡等
•包裝材料：紙、塑料、泡罩包裝等
•煙草、含能材料、化肥、電子封裝材料、多孔材料、煤粉等
主要技術參數：
|
溫度范圍： 20–40 °C (standard) |
質量：(low/high mass instrument) 1g/5 g |
|
質量變化： |
穩定性(24 hours @ 25 ºC and 0% RH) |
|
質量分辨率：(low/high mass instrument) +/- 0.1μg/1.0μg |
濕度范圍： 0–98%RH |
|
濕度精度： +/- 1% RH |
溫度穩定性 +/- 0.1 ºC |
|
氣體流速：200 sccm |
樣品倉40 mm 長 x 50 mm 寬 x 50 mm 高 |
|
蓄水池：100 ml |
加熱系統 Peltier + Cartridges |
|
重量: 22 kg |
儀器尺寸： 26 cm 長 x 39 cm 寬x 47 cm高 |
|
氮?dú)饣蚩諝猓?-4 Bar |
計算機接口： TCP/IP和USB/RS232 |

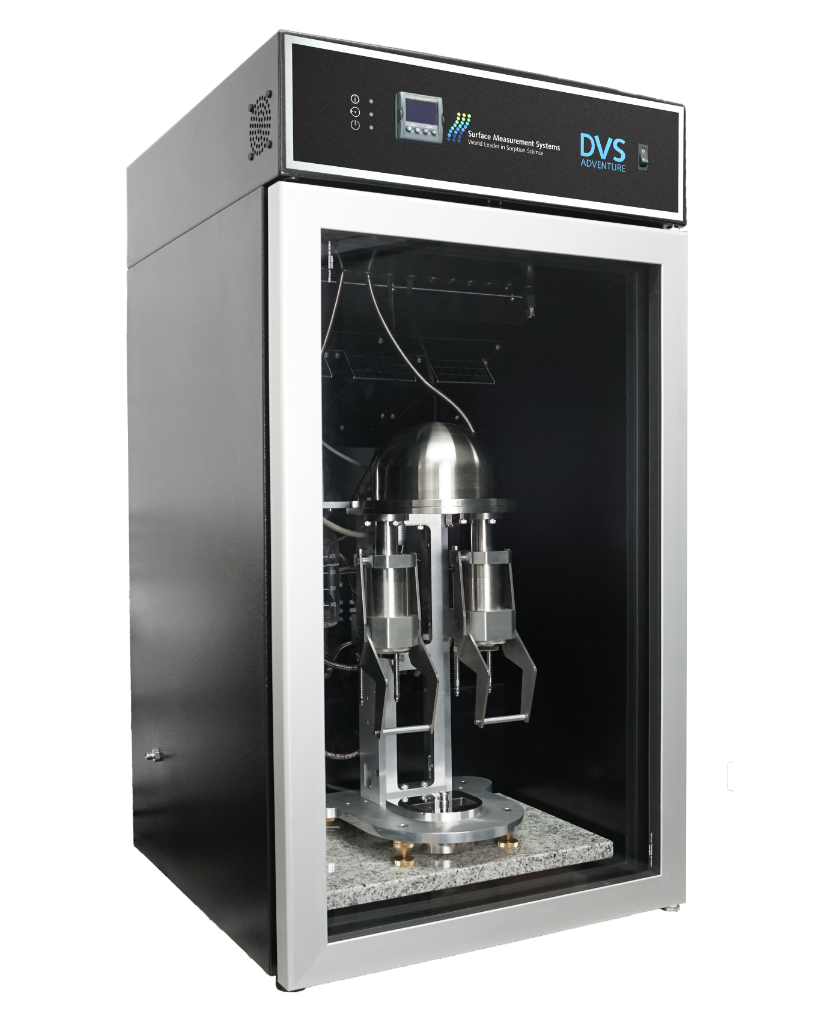

DVS Adventure多功能可擴展水蒸氣吸附儀簡介
產品特點：
24小時內的濕度穩定性
DVS Adventure包含25年來我們?cè)谡羝l(fā)生方面累積的知識。它在我們生產過的任何儀器中都具有很高的濕度精度。產生的濕度誤差通常在目標濕度的±0.1％相對濕度范圍內。
True0™RH
DVS重力吸附分析儀能提供True0™相對濕度的儀器。DVS儀器可實現低至0.0％相對濕度的水蒸汽分壓。這對于僅在1％相對濕度以下完全干燥的水合物和其他化合物以及在低相對濕度水平下的吸附/解吸的研究是非常重要的。
優異的溫度性能:
DVS Adventure 搭載有穩定的恒溫裝置，可在5-85°C的整個操作范圍內樣品所需測試溫度下產生蒸汽。25℃時的典型穩定性為±0.02℃。這可以防止多個溫度區域冷凝的問題，并可以提供更準確和更穩定的濕度輸送。
24小時內平衡基線穩定性
DVS Adventure能夠以0.1ug的分辨率測量質量變化，峰值噪聲小于或等于0.2ug。Ultrabalance™天平具有高精度和高準確性。
優點:
關鍵測試能力：
水蒸汽吸附和脫附動力學
水蒸汽吸附和脫附等溫線
原位樣品干燥至200℃
多次吸附/脫附循環，用于樣品的干燥、活化
樣品質量1mg到5000mg
對材料表面和整體的分析測試能力
主要硬件優勢：
開放式設計，樣品添加和移除易于操作
防腐蝕不銹鋼金屬體，減少靜電
寬溫度范圍（5-85℃）和準確的恒溫裝置
精確的濕度發生裝置和分析軟件，用于實驗設計和數據分析
能夠升級為有機蒸汽吸附能力
能與近紅外光譜，拉曼和視頻聯用
產品規格:
溫度（溫度控制恒溫裝置）
控制范圍：5°C至85°C
控制精度：±0.1°C（5-60℃），±0.2°C（60-85°C）
高溫預熱器，用于樣品活化/干燥
提供溫度選擇：200℃
加熱升溫速率：較高5°C / min
傳感器:Pt-100熱電偶
質量測量
超微量天平（百萬分之一）（1g）
樣品質量：1至1000mg
質量變化：±150mg
分辨率（精密度）：0.1μg
峰值到峰值噪聲：≤0.2μg
高精度微量天平（5g）
樣品質量：10至5000mg
質量變化：±1000mg
分辨率（精密度）：1μg
峰值到峰值噪聲：≤2μg
部件材料
歧管：不銹鋼
密封件：氟橡膠
管材料：1/4英寸不銹鋼
濕度的生成和測量
高精度數字質量流量控制器與氣體輸送小于±0.1％相對濕度的控制
測定精度優于0.1％的相對濕度傳感器
0-98％的相對濕度范圍
5-60℃ ：0至98％相對濕度精度±0.05%
60-85℃：0至85％相對濕度精度±0.05%
計算機硬件和軟件
該系統完全自動化，并由專用軟件控制?？梢允褂梅治鲕浖?shí)時分析數據。
1.1 DVS控制軟件
· 在實驗過程中結合樣品預熱和溫度變化的多方法方案
· 相對濕度的變化
· 濕度或溫度階段可以基于固定時間或用戶定義的dm / dt標準
· 等溫線
· 實驗可包括半，全或多個分壓或溫度循環
· 可以在不中斷實驗的情況下執行簡單的數據導出和分析
1.2 DVS數據分析軟件
· 等溫線
· 吸附/脫附動力學
· 滲透性和擴散性
· 吸附熱
· Tg測定
· 無定形含量
應用:
· 低吸附量樣品的吸附行為
· 干燥
· 水吸附動力學和等溫線
· 擴散系數
· 水吸附/脫附等溫線
· 無定形含量的測定
· 濕度引起相變
· DVS視頻成像 - 相變

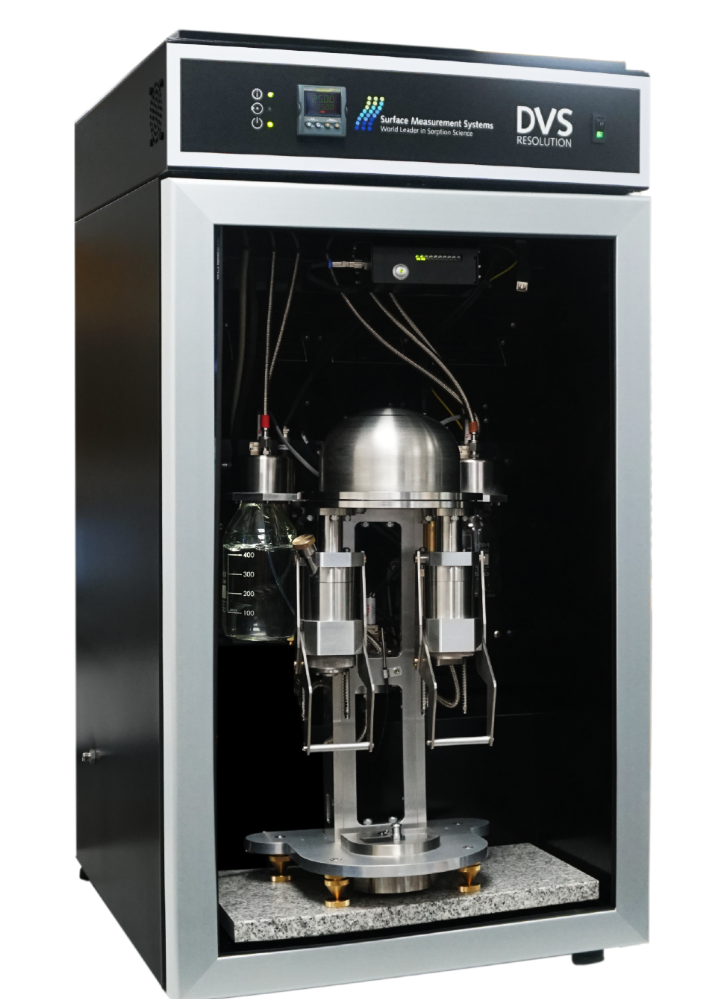

DVS Resolution水/有機蒸氣吸附儀
DVS Resolution 是一種具有精確控制、測量溫度以及相對濕度的能力，同時記錄高分辨率質量變化的雙蒸汽重力吸附分析儀。DVS Resolution使用干燥的載氣，通常使用氮?dú)饣驂嚎s空氣進行操作。數字質量流量控制器可調節干燥和飽和蒸汽的流量，通過精確混合干燥和飽和氣流以產生預期的相對濕度的所需流量比來產生相對濕度。在典型的實驗中，已知濃度的水蒸氣吸附在樣品盤內的樣品上，所述樣品盤連接到UltraBalance™天平上，測量由水分子的吸附或解吸引起的實時質量變化。在吸附測量之前，樣品可以在高達200 ℃的溫度下進行預熱/干燥。此外，水蒸汽在有恒溫裝置的樣品室中處于熱平衡，在整個溫度范圍（5-85℃）下操作而沒有結霜風險。
特點：
長期溫度穩定性
樣品所需溫度下，產生和輸送蒸氣汽
25°C時的穩定性為±0.1°C
防止出現多個溫度區域，避免冷凝的發生
濕度的精確控制和輸送
質量控制
24小時內平衡基線穩定性
質量變化，分辨率為0.1μg
噪聲≤0.3μg
True0™濕度
DVS儀器提供True0™濕度
實現低至0.0％濕度
允許在低濕度水平下研究吸附/脫附
可研究水合物和其他化合物僅在1％濕度以下完全干燥
優點:
關鍵測量功能：
水，有機蒸汽吸附和脫附等溫線
兩種蒸汽的混合吸附等溫線
可選的原位樣品預熱/干燥至200°C
多次吸附/解吸和樣品干燥或活化循環
樣品質量從1毫克到5000毫克
比表面積和體相功能分析
主要硬件優勢：
使用聲速傳感器直接測量有機蒸汽分壓
不銹鋼懸絲設計，方便取下樣品盤，同時減少靜電
寬溫度范圍（5-85°C）準確的溫度控制
控制和分析軟件，用于先進的實驗設計和數據分析
能夠升級到5個天平
可與近紅外，拉曼和視頻成像聯用
產品規格
溫度
恒溫箱
控制范圍：5°C- 85°C
控制精度：±0.1°C
恒溫箱還提供防結霜保護
高溫預熱器，用于樣品干燥/活化
提供高達200℃溫度
加熱升溫速率：較高5°C / min
傳感器：Pt-100熱電偶
部件材料
歧管：316不銹鋼
密封件：氟橡膠
管：1/4英寸不銹鋼
溶劑容器
材料：Pyrex玻璃
0.25和0.5L作為標準
相對濕度的產生和測量
高精度數字質量流量控制器和電容探頭
相對濕度傳感器
電容探頭
載氣 - 干燥空氣或氮?dú)?br />相對濕度范圍0-98％
RH范圍精度從5 - 60°C（±0.1％RH）
RH范圍精度從60 - 85°C（±0.1％RH）
用于有機蒸汽的聲速傳感器
可用的溶劑包括：
丙酮 氯仿 環己烷 癸烷 二氯甲烷 乙醇 乙酸 乙苯 庚烷 己烷 異丙醇 甲醇 壬烷 辛烷
甲苯 水 間二甲苯 對二甲苯
系統軟件
專用控制和分析軟件，用于先進的實驗設計和數據分析。
DVS操作
使用樣品預熱和調節的多個實驗序列的復雜方案;
等溫線，等壓線和斜率濕度和有機蒸汽方法;
單或雙蒸汽輸送和控制;
固定時間或質量步驟。
多方法包括：
•樣品預熱
•蒸汽吸附
•雙蒸汽混合吸附
•單個實驗中的溫度變化
•相對濕度的斜率變化
•自動視頻圖像采集
•有機蒸汽吸附
•基于固定時間或用戶定義的dm / dt標準
•復雜的等溫線實驗
•實驗可能包括半，全或多個分壓或溫度循環
分析
•等溫線
•滲透性和擴散性
•動力學信息
•吸附熱
•Tg測定
•無定形含量
•BET 比表面積
21CFR Part 11軟件解決方案可根據要求提供給所有DVS軟件。
質量測量
UltraBalance™低質量
樣品質量：1至1000mg
質量變化：±150mg
分辨率（精密度）：0.1μg
峰值到峰值噪音：≤0.2μg
UltraBalance™高質量
樣品質量：10至5000mg之間
質量變化：±1000mg
分辨率（精密度）：1μg
峰值到峰值噪音：≤2μg

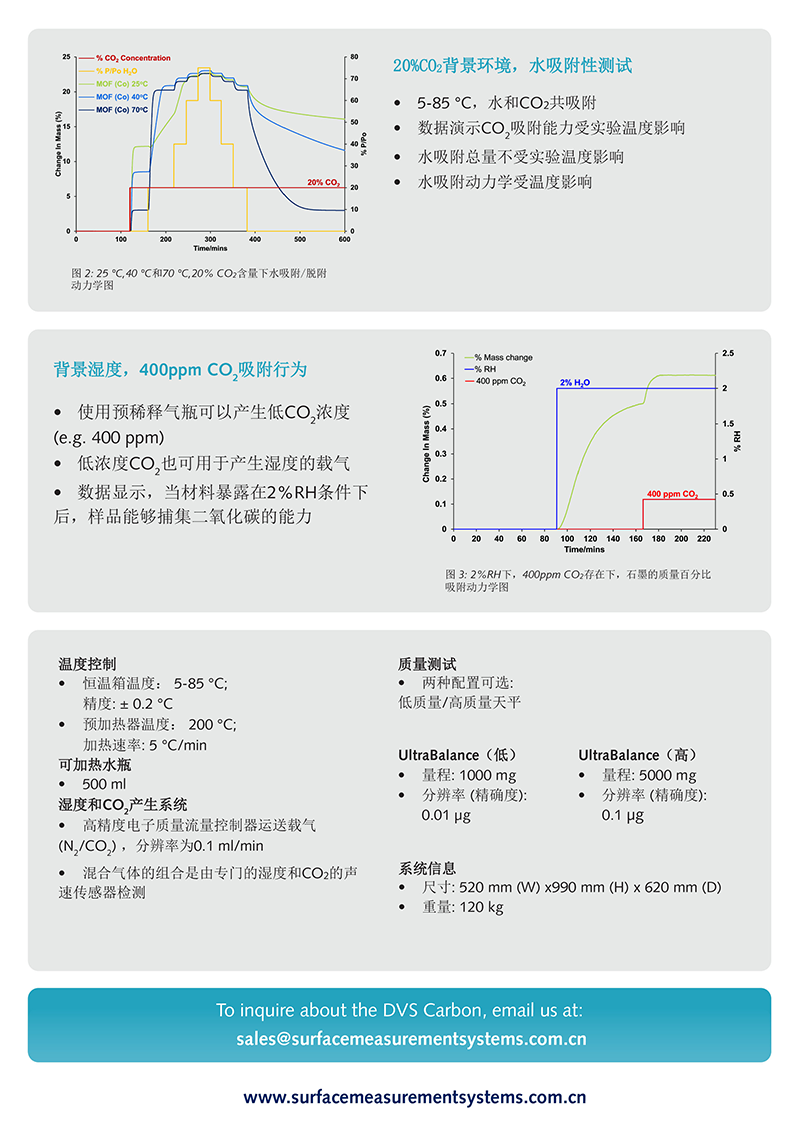

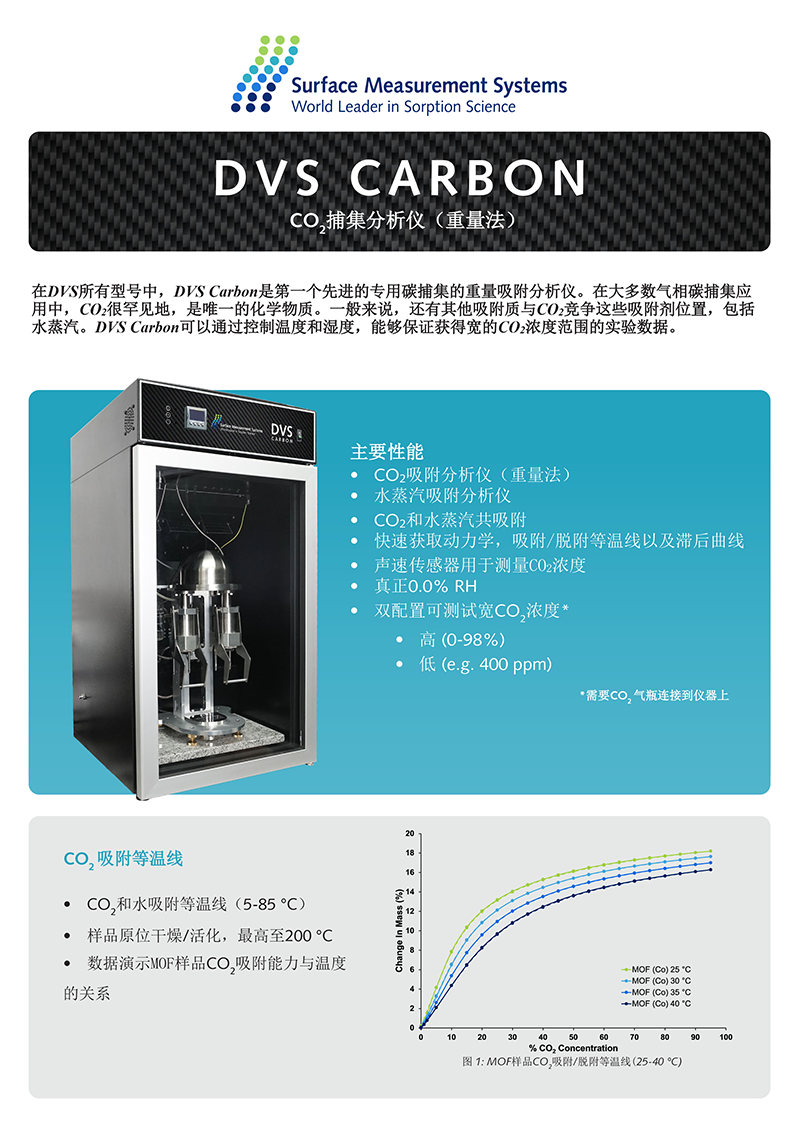

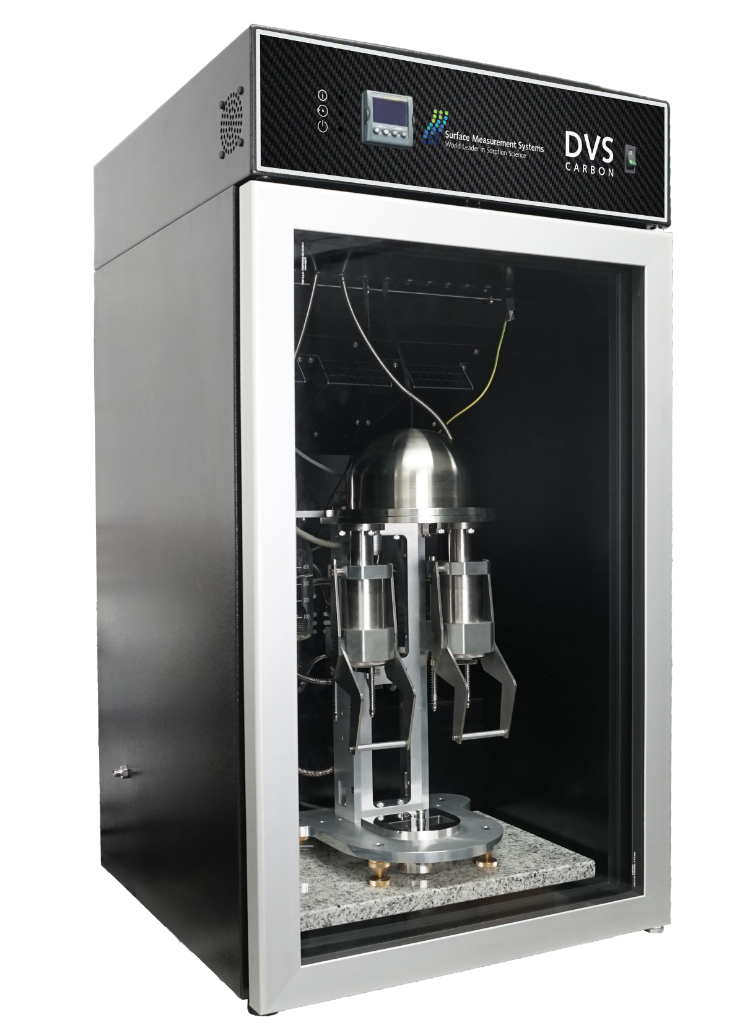

DVS Carbon專注于CO2 和H2 O的碳捕集重量法吸附分析儀

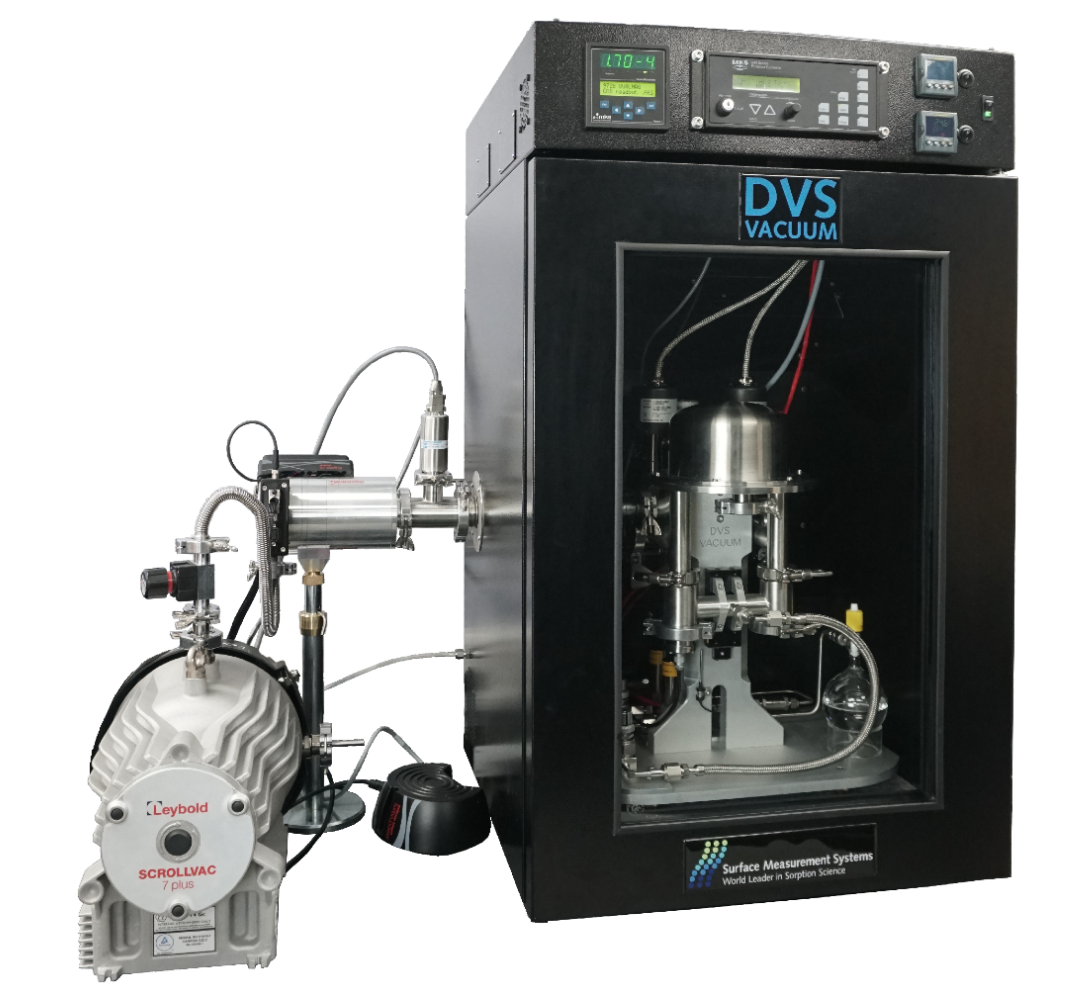

DVS Vacuum靜態/動態/準靜態下真空度可調的重量法吸附儀
多孔材料的吸附是非常重要的研究領域，傳統的天平稱重法基于靜態技術。該方法基本與向真空倉吹氣增壓，使得材料吸附
現在采用我們的新技術，不僅可以吸附氣體，也可以吸附蒸汽，從而研究材料的精確吸附特性。
技術特點
（1）Henry 區域（低吸附濃度）試驗
可傳送吸附物質的壓力低至0.1mbar （更低壓力亦可實現，可通過咨詢 SMS 得知）。使用氣體和蒸汽
（2）典型的氣體和蒸氣包括：
二氧化碳 • 二氧化硫 • 氫 • 氬 • 甲苯 • 氮
甲烷 • 水 • 環己烷 • 辛 • 乙醇
（3）應用
沸石和MOFs材料吸附水蒸氣時，吸附熱的存儲和轉化
Micro-和meso-porous材料，例如zeolites 4A, A10 Sylosiv, MCM-41，aluminophosphates，13X,包括
SAPO-34, and MOFs等，因其吸附時產生的熱效應引起了研究者的興趣，隨之而來的新型的加熱與制
冷技術的變革。在局部低壓力范圍，無論高還是低的吸附量，其中水都可以被認為是起冷卻作用的
吸附物。因此，在水蒸氣存在的情況下，這些材料的吸附行為被廣泛研究，以便了解在低分壓下，材
料對水蒸氣的吸附動力學；總的吸附能力；在寬的溫度范圍經幾個吸附/脫附循環再生后，材料的穩
定性。 此外，各種探針分子的選擇以及它們的混合物（水 - 醇）得到的物理 - 化學參數對于理解在
極端條件下的材料性能非常關鍵。等壓線和等溫線，包括樣品的吸附動力學實例如下所示。
40℃，A10的水分吸附/脫附圖。在測量吸附量之前，A10在180℃，10-5Torr的條件下，脫附480min，
然后突然冷卻至吸附溫度40℃。樣品在同樣的吸脫附條件下循環再生，A10的水蒸氣吸附-脫附等溫線
如右圖所示。
左圖：在7.14Torr，A10的水蒸氣吸附等壓線。A10的兩個循環表明了在降溫（吸附）或升溫（脫附）
期間（藍色）質量的變化（紅色）。
右圖：在7.14Torr，A10的水蒸氣吸附等壓線。
催化劑和沸石的分子分離：作為探針分子，包括水蒸汽，有機氣體 (例如： toluene, benzene, cyclohexane, xylene, acetaldehyde，alcohols等)，
氣體等都是通過復雜的多支流管控制。選擇適用于特性吸附的探針分子，能提供更多物理化學參數，例如BET，△H。
左圖：在25，55℃時，Pt-SiO 2的甲苯脫附-吸附等溫線比較。
右圖：在25℃時，使用BET方程測定用甲苯做吸附劑時的比表面積。
比表面積: 737m²/g，單層容量: 0.012 mol/g
MOFs材料和沸石作為吸附質對CO2捕捉和儲存
MOFs材料和沸石作為多孔晶體材料能夠有效的捕獲CO2。由于它們較強的吸附能力，
和易于合成的經濟適用性，這兩種材料都是強有力的捕獲CO2候選。
左圖：在25℃時，壓力從0-760Torr，13X對CO2的吸附-脫附。13X以直徑1-2mm的珠粒形式存在。
右圖：在25℃時，壓力從0-760Torr，Mg-MOF-74對CO2的吸附-脫附。
在25℃，50/50 CO 2 /H 2 O Mg-MOF-74 的競爭吸附。
左圖：吸附動力學曲線
右圖：吸附等溫線，吸附（紅色），脫附（藍色）
干燥動力學和樣品的原位脫附
DVS Vacuum能測定樣品的干燥動力學，并且能在進行吸附前使樣品的質量達穩定。高溫400℃
和高真空10-7Torr下樣品的原位脫附。一旦樣品冷卻到試驗溫度，緊接著可以在理想吸附溫度下進
行吸附試驗。樣品轉移不需要脫氣。
左圖：13X沸石的干燥曲線，在400℃和高真空下脫附。
右圖：溫度和真空度對卡馬西平二水化物脫水的影響。
（4）高溫樣品預熱器（可選）
在高真空下樣品預熱可高達400°C
預加熱器的溫度可達400度，能夠滿足樣品
原位的脫附/再生所需的溫度。樣品的溫度由
放置在金屬盤下的Pt-100熱電偶測量。
（5）高真空
背景真空10-6Torr
|
測量能力: |
|
技術參數
|
溫度控制恒溫箱 |
|
|
真空系統 |
范圍：760 Torr to 100 mTorr. |
|
真空折疊器 |
316 不銹鋼 |
|
氣體/蒸汽注射系統 |
氣體/蒸氣注射系統 DVS真空系統可以利用一種氣體或蒸氣， 兩種氣體或蒸氣，一種氣體和一種蒸氣的混合， 提供多種濃度的水、有機蒸氣和氣體的濃聚物。 |
|
高精密天平 |
高精密電子天平 吸附物在吸附臨界解吸附的記錄值作為樣品質量 • 樣品質量：高過 1.0g • 分辨率：0.1 μg • 質量變化：高達±150mg |
|
電腦和控制軟件 |
電腦控制和軟件 控制實驗參數和連續記錄并保存 數據以便日后數據分析 |
